因为 AQS 是抽象类，无法实例化，笔者建议读者结合 ReentrantLock 去阅读和调试 AQS 的源码。

简介

AQS (Abstract Queued Synchronizer) 是 JDK 提供的一套基于 FIFO 同步队列的阻塞锁和相关同步器的一个同步框架，通过 AQS 我们可以很容易地实现我们自己需要的独占锁或共享锁。 在 Java 中，信号量、ReentrantLock、CountDownLatch 等工具都是通过 AQS 来实现的。

AQS中维护了两个队列，同步队列和阻塞队列（ConditionObject）。同步队列用于锁的实现，是基于链表实现的双向队列，也是CLH锁的变种。阻塞队列也是基于链表实现，但是单向的，和wait、notify具有同样功效，可以用于生产者消费者模式的实现，如JUC中部分阻塞队列的实现。

整体介绍

实现一把锁的核心要素

一把锁最基本的功能要有阻塞和唤醒，通常情况下还要设计成可重入的，否则一个线程获取锁进入互斥状态后，再次获取锁将会被阻塞，产生死锁问题。如下是设计一把锁，需要的几个核心要素：

  1. 需要一个 state 变量，记录锁的状态。state=0，代表没有线程持有锁，state>0 有线程持有锁，并且 state 的大小是重入的次数。state 的操作需要CAS保证线程安全。
  2. 需要有一个变量记录持锁的当前线程（exclusiveOwnerThread）。
  3. 底层支持一个线程的阻塞（park）和唤醒（unpark）。
  4. 需要一个队列维护所有阻塞的线程，队列的操作需要CAS保证线程安全。

这几个要素在AQS中都有具体表现。

类图

image-20240725202156154

我们可以看到，AbstractQueuedSynchronizer 继承自抽象类 AbstractOwnableSynchronizer，AbstractOwnableSynchronizer 这个类定义了存储独占当前锁的线程和获取的方法。

1
2
3
4
5
6
7
8
9
10
/**
 * The current owner of exclusive mode synchronization.
 */
private transient Thread exclusiveOwnerThread;
protected final void setExclusiveOwnerThread(Thread thread) {
    exclusiveOwnerThread = thread;
}
protected final Thread getExclusiveOwnerThread() {
    return exclusiveOwnerThread;
}

AbstractQueuedSynchronizer 类通过内部类 Node 构成的 FIFO 同步队列来完成线程获取锁的排队工作。 同时，AbstractQueuedSynchronizer 通过 ConditionObject 来构建等待队列。

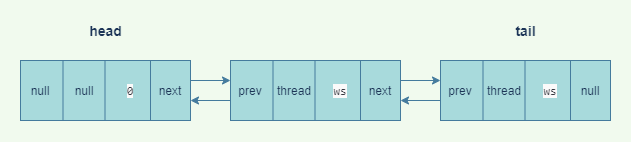

AQS的双向同步队列

基于链表实现的双向同步队列，在CLH的基础上进行了变种。CLH是单向队列，其主要特点是自旋检查前驱节点的locked状态。而AQS同步队列是双向队列，每个节点也有状态waitStatus，而其并不是一直对前驱节点的状态自旋判断，而是自旋一段时间后阻塞让出cpu时间片（上下文切换），等待前驱节点主动唤醒后继节点。

AQS同步队列有些特别，head节点是一个空节点，没有记录线程node.thread=null，其后继节点才是实质性的有线程的节点，这样做有什么好处呢，当最后一个有线程的节点出队列后，不需要想着清空队列，同时下次有新节点入队列也不需要重新实例化队列。

所以当队列为空head=tail=null，第一个线程节点入队列时，需要先初始化，head和tail会先指向一个空节点，新节点加到tail的后面，tail指针后移到新节点，而head依然指向一个空节点，且head永远指向一个没有实质线程的空节点。


我们来看一下单个 Node 类的源码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
static final class Node {
    // 共享模式
    static final Node SHARED = new Node();
    // 独占模式
    static final Node EXCLUSIVE = null;

    // 标识线程已处于结束状态
    static final int CANCELLED =  1;
    // 等待被唤醒状态
    static final int SIGNAL    = -1;
    // 条件状态
    static final int CONDITION = -2;
    // 在共享模式中使用表示获得的同步状态会被传播
    static final int PROPAGATE = -3;

    // 等待状态, 存在CANCELLED、SIGNAL、CONDITION、PROPAGATE 4种
    volatile int waitStatus;

    // 同步队列中前驱结点
    volatile Node prev;

    // 同步队列中后继结点
    volatile Node next;

    // 请求锁的线程
    volatile Thread thread;

    // 等待队列中的后继结点
    Node nextWaiter;

    //判断是否为共享模式
    final boolean isShared() {
        return nextWaiter == SHARED;
    }

    //获取前驱结点
    final Node predecessor() throws NullPointerException {
        Node p = prev;
        if (p == null)
            throw new NullPointerException();
        else
            return p;
    }

    //.....
}

Node 类是一个典型的双向链表元素结构，拥有前驱和后继的引用。 其中 SHARED 和 EXCLUSIVE 常量分别代表共享模式和独占模式：

  • 共享模式是一个锁允许多条线程同时操作，如信号量 Semaphore 采用的就是基于 AQS 的共享模式实现的。
  • 独占模式则是同一个时间段只能有一个线程对共享资源进行操作，多余的请求线程需要排队等待，如 ReentranLock。

四种状态

同步队列节点有4种状态CANCELLED（1）、SIGNAL（-1）、CONDITION（-2）、PROPAGATE（-3），代码中经常以waitStatus>0 代表为取消节点，waitStatus < 0为正常节点。

  • CANCELLED（1）：取消状态的节点会被剔除。当获取锁意外中断而导致没有获取锁时，节点会被取消。
  • SIGNAL（-1）：预示后继节点的线程需要被唤醒，但是节点node在获取锁失败后，检测前驱节点waitStatus=SIGNAL，判断为node应该放心阻塞，等待前驱唤醒。
  • CONDITION（-2）：线程正在等待状态 这个状态只在condition阻塞队列中设置。
  • PROPAGATE（-3）：只设置在头节点，代表需要继续无条件唤醒后继，只应用于共享模式。

模板方法

AQS 类作为抽象的基础框架类，通过定义模板方法的方式提供了一套实现锁的模板，其最基本的锁实现方式需要子类复写模板：

1
2
3
4
5
protected boolean tryAcquire(int arg);            // 获取独占锁
protected boolean tryRelease(int arg);            // 释放独占锁
protected int tryAcquireShared(int arg);        // 获取共享锁
protected boolean tryReleaseShared(int arg);    // 释放共享锁
protected boolean isHeldExclusively();            // 判断是否持有独占锁

ReentrantLock、Semaphore、CountDownLatch 等工具都是通过复写上述若干方法实现的。

独占模式获取锁操作 — acquire

AQS 通过 acquire 方法获取锁，独占模式获取锁的原则是：

  • 获取锁失败的节点插入队尾
  • 队首不存储任何信息
  • 队首的后继非 CANCELLED 状态节点是唯一有权利获取锁的节点

image-20240725215528163

1. acquire 方法

1
2
3
4
5
public final void acquire(int arg) {
    if (!tryAcquire(arg) &&
            acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
        selfInterrupt();
}

acquire 方法调用了我们上面已经提到的需要子类复写的获取独占锁方法 tryAcquire，框架只定义了获取失败后如何处理 — addWaiter。

2. 获取锁失败后入队操作 — addWaiter

1
2
3
4
5
6
7
8
9
10
11
12
13
14
private Node addWaiter(Node mode) {
    Node node = new Node(Thread.currentThread(), mode);
    // Try the fast path of enq; backup to full enq on failure
    Node pred = tail;
    if (pred != null) {
        node.prev = pred;
        if (compareAndSetTail(pred, node)) {
            pred.next = node;
            return node;
        }
    }
    enq(node);
    return node;
}

这是一个典型的双向队列节点入队操作，通过我们已经讲到过的 CAS 操作实现了尾节点的判断和更新。

1
2
3
private final boolean compareAndSetTail(Node expect, Node update) {
    return unsafe.compareAndSwapObject(this, tailOffset, expect, update);
}

而兜底方法 enq 有两种可能被调用：

  1. 当前队列为空，尚没有任何元素存在
    1. 并发环境下，原子操作 compareAndSetTail 失败

因此，enq 方法中承担了两部分工作的处理：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private Node enq(final Node node) {
    for (;;) {
        Node t = tail;
        if (t == null) { // Must initialize
            if (compareAndSetHead(new Node()))
                tail = head;
        } else {
            node.prev = t;
            if (compareAndSetTail(t, node)) {
                t.next = node;
                return t;
            }
        }
    }
}

可以看到，enq 方法中通过原子操作和循环的方式实现了并发环境下尾节点的添加，之所以这部分逻辑从 addWaiter 中抽离，是因为大部分情况下是不会出现上述两种可能的，将正常业务逻辑与特殊且不常用业务逻辑分离，是值得学习的一种代码组织方式。

3. 重新获取锁及更新节点状态 — acquireQueued

如上所述，并发环境下有可能在插入列表之前尚需要等待锁，但在插入列表后，马上又可以获取到锁，因此此时再次获取锁就可以减少不必要的等待。 于是，在上述 addWaiter 方法执行完，又执行了 acquireQueued 方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
final boolean acquireQueued(final Node node, int arg) {
    boolean failed = true;
    try {
        boolean interrupted = false;
        // 自旋操作
        for (;;) {
            // 获取当前插入节点的前置节点
            final Node p = node.predecessor();
            // 如果当前节点的前置节点是 head 则重新获取锁
            if (p == head && tryAcquire(arg)) {
                setHead(node);
                p.next = null; // help GC
                failed = false;
                return interrupted;
            }
            // 如果需要线程进入等待，则等待
            if (shouldParkAfterFailedAcquire(p, node) &&
                    parkAndCheckInterrupt())
                interrupted = true;
        }
    } finally {
        if (failed)
            cancelAcquire(node);
    }
}

最终，通过 shouldParkAfterFailedAcquire 方法判断是否需要让线程挂起，如果需要挂起，则调用 parkAndCheckInterrupt 方法挂起线程。 线程的挂起最终是通过 Unsafe 的 static native 方法 park 实现的。

4. 节点出队 — cancelAcquire

最终，无论是线程获取锁过程中发生异常还是超时唤醒，都需要将当前 node 出队，这就是 cancelAcquire 方法做的事。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
private void cancelAcquire(Node node) {
    // Ignore if node doesn't exist
    if (node == null)
        return;

    node.thread = null;

    // Skip cancelled predecessors
    Node pred = node.prev;
    while (pred.waitStatus > 0)
        node.prev = pred = pred.prev;

    // predNext is the apparent node to unsplice. CASes below will
    // fail if not, in which case, we lost race vs another cancel
    // or signal, so no further action is necessary.
    Node predNext = pred.next;

    // Can use unconditional write instead of CAS here.
    // After this atomic step, other Nodes can skip past us.
    // Before, we are free of interference from other threads.
    node.waitStatus = Node.CANCELLED;

    // If we are the tail, remove ourselves.
    if (node == tail && compareAndSetTail(node, pred)) {
        compareAndSetNext(pred, predNext, null);
    } else {
        // If successor needs signal, try to set pred's next-link
        // so it will get one. Otherwise wake it up to propagate.
        int ws;
        if (pred != head &&
                ((ws = pred.waitStatus) == Node.SIGNAL ||
                 (ws <= 0 && compareAndSetWaitStatus(pred, ws, Node.SIGNAL))) &&
                pred.thread != null) {
            Node next = node.next;
            if (next != null && next.waitStatus <= 0)
                compareAndSetNext(pred, predNext, next);
        } else {
            unparkSuccessor(node);
        }

        node.next = node; // help GC
    }
}

可以看到，上面这段代码处理了三种情况： 1. node 是队尾节点 2. node 的前驱不是队首节点，node 也不是队尾节点 3. node 的前驱是队首节点

其中，对于情况 1 和情况 2，都进行了 node 的出队，但是第三种情况却没有执行出队方法，这是为什么呢？ 原因是当前节点已经被标记为 CANCELLED 状态，那么，在后继节点执行 shouldParkAfterFailedAcquire 方法时，会先让其前驱节点，也就是我们当前的 node 节点出队。

5. 唤醒后继节点 — unparkSuccessor

由上所述，当 node 是队首节点的后继时，执行了 unparkSuccessor 方法。 当前节点是队列中唯一等待锁的节点，所以必须让出获取锁的权限，让他的后继去获取锁，这就是 unparkSuccessor 方法做的事情。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
private void unparkSuccessor(Node node) {
    /*
     * If status is negative (i.e., possibly needing signal) try
     * to clear in anticipation of signalling.  It is OK if this
     * fails or if status is changed by waiting thread.
     */
    int ws = node.waitStatus;
    if (ws < 0)
        compareAndSetWaitStatus(node, ws, 0);

    /*
     * Thread to unpark is held in successor, which is normally
     * just the next node.  But if cancelled or apparently null,
     * traverse backwards from tail to find the actual
     * non-cancelled successor.
     */
    Node s = node.next;
    if (s == null || s.waitStatus > 0) {
        s = null;
        for (Node t = tail; t != null && t != node; t = t.prev)
            if (t.waitStatus <= 0)
                s = t;
    }
    if (s != null)
        LockSupport.unpark(s.thread);
}

代码通过循环的方式，找到了队列中 node 节点后面第一个状态不为 CANCELLED 的节点，执行 LockSupport.unpark 唤醒了该节点对应的线程。

LockSupport.unpark 最终调用了 UNSAFE 类的 unpark 方法。

1
2
3
4
public static void unpark(Thread thread) {
    if (thread != null)
        UNSAFE.unpark(thread);
}

那么，被唤醒的线程执行了什么呢？我们要找到该线程是什么时候被挂起的，那就是在上述的 acquireQueued 方法中，我们回看 acquireQueued 方法，被唤醒的线程在执行完 Thread.interrupted() 方法后继续循环，尝试获取锁，从而保证了锁的独占与竞争。 parkAndCheckInterrupt 方法并没有对 Thread.interrupted() 的返回值做任何处理，由此可见，acquire 方法获取锁失败的线程是不能被 interrupt 方法中断的。

可中断独占锁加锁 — acquireInterruptibly

上面提到，acquire 方法获取锁失败的线程是不能被 interrupt 方法中断的，AQS 还提供了另一个方法 acquireInterruptibly 加锁，从而让获取锁失败等待的线程可以被中断。

1
2
3
4
5
6
7
public final void acquireInterruptibly(int arg)
    throws InterruptedException {
    if (Thread.interrupted())
        throw new InterruptedException();
    if (!tryAcquire(arg))
        doAcquireInterruptibly(arg);
}

1. 可中断独占锁加锁失败处理 — doAcquireInterruptibly

可以看到，这里获取锁失败后调用了 doAcquireInterruptibly 方法，doAcquireInterruptibly 方法与 acquire 的结构非常像：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private void doAcquireInterruptibly(int arg)
    throws InterruptedException {
    final Node node = addWaiter(Node.EXCLUSIVE);
    boolean failed = true;
    try {
        for (;;) {
            final Node p = node.predecessor();
            if (p == head && tryAcquire(arg)) {
                setHead(node);
                p.next = null; // help GC
                failed = false;
                return;
            }
            if (shouldParkAfterFailedAcquire(p, node) &&
                parkAndCheckInterrupt())
                throw new InterruptedException();
        }
    } finally {
        if (failed)
            cancelAcquire(node);
    }
}

可以看到，这里仍然是通过独占模式获取锁，但是在 parkAndCheckInterrupt 返回后，与此前 acquire 方法中继续循环的方式不同，取而代之的，抛出了 InterruptedException 异常，中断线程执行。

独占锁的解锁 — release

独占锁的解锁较为简单，因为加锁成功后，该线程对应的节点已经从同步队列中移除，此处如果解锁成功，只需要唤醒下一个节点去竞争锁即可。

1
2
3
4
5
6
7
8
9
public final boolean release(int arg) {
    if (tryRelease(arg)) {
        Node h = head;
        if (h != null && h.waitStatus != 0)
            unparkSuccessor(h);
        return true;
    }
    return false;
}

这里仍然调用了 unparkSuccessor 方法，通过循环的方式，找到了队列中 node 节点后面第一个状态不为 CANCELLED 的节点，执行 LockSupport.unpark 唤醒线程。

image-20240725220307887

共享锁的加锁 — acquireShared

共享锁的加锁主要做了下面三项工作：

  1. 当线程调用acquireShared()申请获取锁资源时，如果成功，则进入临界区。
  2. 当获取锁失败时，则创建一个共享类型的节点并进入一个FIFO等待队列，然后被挂起等待唤醒。
  3. 当队列中的等待线程被唤醒以后就重新尝试获取锁资源，如果成功则唤醒后面还在等待的共享节点并把该唤醒事件传递下去，即会依次唤醒在该节点后面的所有共享节点，然后进入临界区，否则继续挂起等待。

1. 获取锁传递与唤醒 — setHeadAndPropagate

整个流程与独占锁的加锁流程非常类似，最大的区别就是 setHeadAndPropagate 方法，这个方法做的事情就是我们上面提到的：

  • 如果成功则唤醒后面还在等待的共享节点并把该唤醒事件传递下去，即会依次唤醒在该节点后面的所有共享节点，然后进入临界区，否则继续挂起等待。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
//两个入参，一个是当前成功获取共享锁的节点，一个就是tryAcquireShared方法的返回值，注意上面说的，它可能大于0也可能等于0
private void setHeadAndPropagate(Node node, int propagate) {
    Node h = head; //记录当前头节点
    //设置新的头节点，即把当前获取到锁的节点设置为头节点
    //注：这里是获取到锁之后的操作，不需要并发控制
    setHead(node);
    //这里意思有两种情况是需要执行唤醒操作
    //1.propagate > 0 表示调用方指明了后继节点需要被唤醒
    //2.头节点后面的节点需要被唤醒（waitStatus<0），不论是老的头结点还是新的头结点
    if (propagate > 0 || h == null || h.waitStatus < 0 ||
            (h = head) == null || h.waitStatus < 0) {
        Node s = node.next;
        //如果当前节点的后继节点是共享类型获取没有后继节点，则进行唤醒
        //这里可以理解为除非明确指明不需要唤醒（后继等待节点是独占类型），否则都要唤醒
        if (s == null || s.isShared())
            doReleaseShared();
    }
}

private void setHead(Node node) {
    head = node;
    node.thread = null;
    node.prev = null;
}

2. 唤醒后继节点 — doReleaseShared

doReleaseShared 方法进行了后续节点的唤醒。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
private void doReleaseShared() {
    for (;;) {
        //唤醒操作由头结点开始，注意这里的头节点已经是上面新设置的头结点了
        //其实就是唤醒上面新获取到共享锁的节点的后继节点
        Node h = head;
        if (h != null && h != tail) {
            int ws = h.waitStatus;
            //表示后继节点需要被唤醒
            if (ws == Node.SIGNAL) {
                //这里需要控制并发，因为入口有setHeadAndPropagate跟release两个，避免两次unpark
                if (!compareAndSetWaitStatus(h, Node.SIGNAL, 0))
                    continue;
                //执行唤醒操作
                unparkSuccessor(h);
            }
            //如果后继节点暂时不需要唤醒，则把当前节点状态设置为PROPAGATE确保以后可以传递下去
            else if (ws == 0 &&
                    !compareAndSetWaitStatus(h, 0, Node.PROPAGATE))
                continue;
        }
        //如果头结点没有发生变化，表示设置完成，退出循环
        //如果头结点发生变化，比如说其他线程获取到了锁，为了使自己的唤醒动作可以传递，必须进行重试
        if (h == head)
            break;
    }
}

共享锁的解锁 — releaseShard

1
2
3
4
5
6
7
public final boolean releaseShared(int arg) {
    if (tryReleaseShared(arg)) {
        doReleaseShared();
        return true;
    }
    return false;
}

结合上面我们已经介绍过的 doReleaseShared 方法源码，共享锁的解锁非常简单，与独占模式的解锁一样，他在解锁成功以后进行了后续节点的唤醒操作，从而保证锁的竞争。

参考

  1. https://cloud.tencent.com/developer/article/2031251
  2. https://tech.meituan.com/2019/12/05/aqs-theory-and-apply.html
  3. https://mp.weixin.qq.com/s/3HAAnQ8wn6MEXCa0F9uBww
  4. https://www.cnblogs.com/tong-yuan/p/AQS.html
